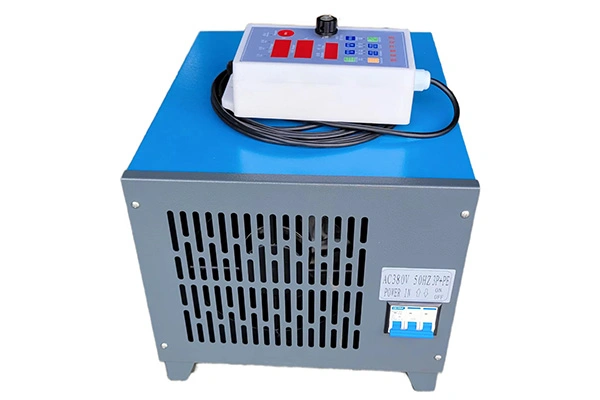

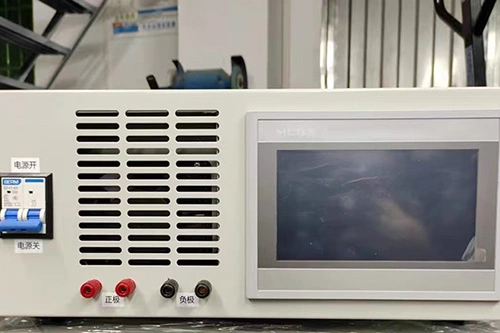

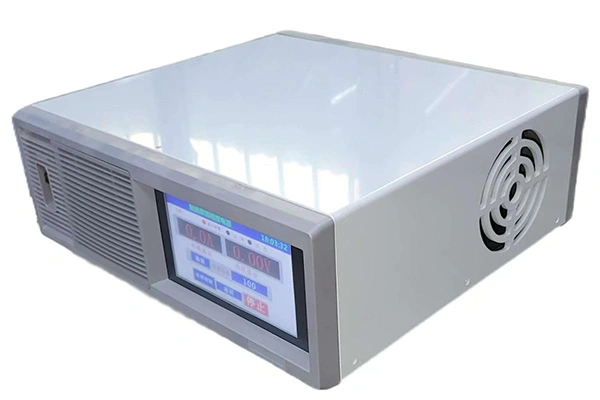

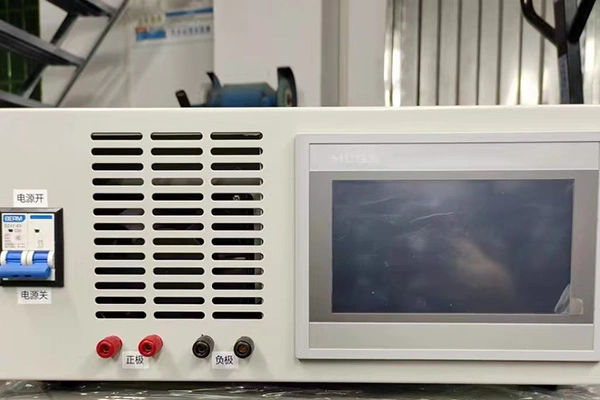

Rectificador de Galvanoplastia por Pulsos
El rectificador de pulsos para galvanoplastia es una solución avanzada de alimentación para el acabado de superficies, desarrollada con tecnología de vanguardia en fuentes de alimentación conmutadas de alta frecuencia. Esta fuente de alimentación de pulsos con inversión periódica cuenta con una función de conmutación SDD (DC) integrada, ofreciendo una amplia variedad de ondas de salida que incluyen pulso directo/inverso, corriente continua (DC) pura, onda senoidal y pulso único. Este generador de formas de onda de alta precisión está diseñado para satisfacer necesidades industriales críticas, tales como el coloreado electrolítico, la eliminación del efecto de fragilización por hidrógeno y el refinamiento drástico de la estructura del grano.
Este modulador de galvanoplastia por doble pulso está optimizado específicamente para procesos de metalización de alta gama en diversas industrias altamente exigentes:
- Depósito de metales preciosos: Revestimiento de gran uniformidad de oro, plata, níquel y estaño.
- Semiconductores y electrónica: Tratamiento de superficies para marcos de conexiones (lead frames) de semiconductores, conectores de alta densidad, pines de contacto y patrones de circuitos de precisión a escala micrométrica.
- Fabricación avanzada de PCB: Depósito de cobre para placas multicapa rígidas, placas de circuitos de microondas, orificios pasantes metalizados (PTH) con alta relación de aspecto, microvías y vías ciegas profundas.
- Aplicaciones especializadas: Electrodeposición industrial de hierro e investigación electroquímica científica avanzada.
Condiciones Ambientales y Operativas
- Temperatura de Funcionamiento: 0 – 40°C
- Humedad Ambiental: 20% to 90% (sin condensación)
- Método de Refrigeración: Refrigeración por aire forzado
Control Dinámico y de Forma de Onda
- Versatilidad de forma de onda: Pulso directo/inverso, pulso único, corriente continua (DC) y onda senoidal.
- Rango de frecuencia de onda completa: 5 - 500 Hz
- Tiempos de ciclo encendido/apagado del pulso (Duty Timing): 1 - 9999 ms (ajustables de forma independiente para los ciclos positivo y negativo)
- Duración del arranque suave (Soft-Start): 0 - 999.9 segundos (configurable para la protección del sustrato.
Métricas Principales de Alimentación
- Opciones de entrada: Trifásica AC 380V ±10% a 50Hz para líneas de gran capacidad; Monofásica AC 220V ±10% para configuraciones piloto de baja potencia.
- Factor de potencia: ≥0.95, lo que proporciona un ahorro energético sustancial y reduce las emisiones de carbono.
- Tensión de salida: DC 0-12V / 0-15V / 0-24V (continuamente ajustable en todo el rango).
- Corriente de salida: 100A - 30,000A por unidad independiente (personalizable; las configuraciones en paralelo de múltiples gabinetes admiten capacidades de más de 100 kA).
- Potencia de salida: De 1 kW a más de 1 MW por sistema independiente, cubriendo desde ensayos de laboratorio hasta líneas de fabricación de gran volumen.
- Eficiencia eléctrica: ≥83% (calibrada en un punto de operación típico de 12V / 50A).
Precisión de Regulación y Estabilización
- Rizado de salida RMS: ≤5% (durante el modo de DC pura); las configuraciones de alta frecuencia de gama alta logran un factor de rizado inferior al <0.5% al 1%.
- Precisión de estabilización en modo DC:
Corriente Constante (CC): ≤1% × Iout-max (válido cuando Iout ≥ 10% × Iout-max)
Tensión Constante (CV): ≤1% × Vout-max (válido cuando Vout ≥ 10% × Vout-max) - Precisión de estabilización en modo pulso
Corriente Constante (CC): ≤3% × Iout-max (válido cuando Iout ≥ 10% × Iout-max)
Tensión Constante (CV): ≤3% × Vout-max (válido cuando Vout ≥ 10% × Vout-max) - Precisión a carga nominal: Dentro de ±0.5% a 1% en condiciones de carga completa.
